Kelder afschotten & drainage aanleggen: Dit hebt u nodig!

Een buitenafdichting van keldermuurtjes en afwatering via drainagebuizen beschermen de kelder tegen vochtigheid en voorkomen kostbare saneringsmaatregelen. De juiste opbouw is essentieel.

Drukwaterstuwing, zijgend water en bodemvochtigheid – de kelder als grondberend bouwdeel moet tegen veel "gevaren" worden beschermd. Dringt water in het metselwerk door, is schimmelvorming zo goed als zeker. Om erge saneringsmaatregelen te voorkomen, dient u de kelder goed af te dichten en het water met behulp van een drainage af te voeren.

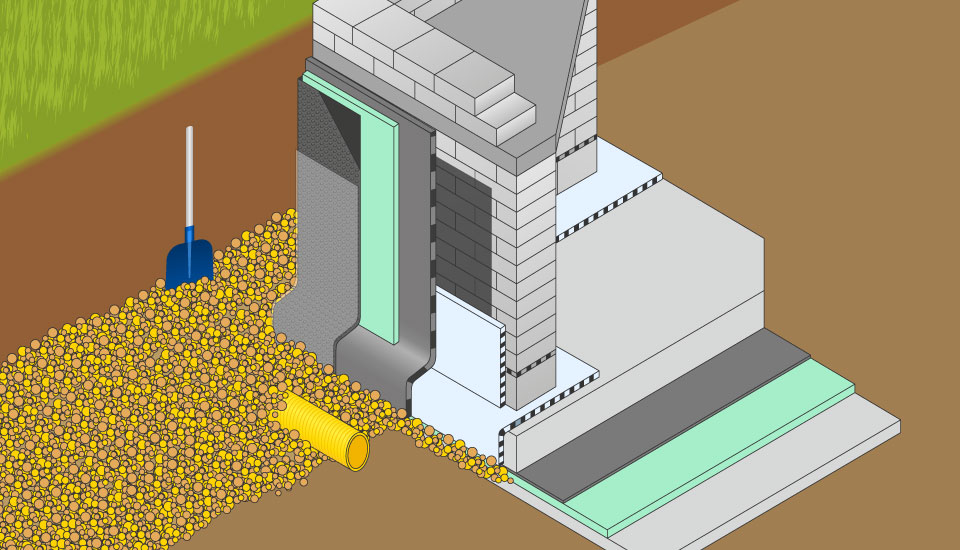

Opbouw van een kelderafdichting met drainagebuizen

1

Noppen afdichtingsfolie

2

Perimeterisolatie kelderbuitenmuur

3

Bitumendekkingcoating

4

Afdichtingsmortel

5

Bitumengrondlaag

6

Schoonmaaklaag

7

Perimeterisolatie onder de bodemplaat

8

PE-folie

9

Drainage

10

Bodemplaat

Welke taken hebben dekkingcoating, drainage en dergelijke?

• Noppen afdichtingsfolie: Deze afdichtingsbaan brengt u aan op de isolatie van de keldermuur. Daar scheidt zij het grondwerk en de draagmuur van elkaar. Het doek levert grondmuurbescherming doordat het water via drainagebuizen wordt afgevoerd.
• Kelderisolatie: Voor de warmte-isolatie van de grondberende kelderbouwdelen worden isolatiematerialen zoals die van Styrodur of Styropor gebruikt. Deze platen zijn zo vervaardigd dat zij bestand zijn tegen de extreme omstandigheden onder de grond. Een kelderisolatie is bijzonder zinvol wanneer de keldervertrekken als woonvertrekken worden gebruikt.
• Bitumendekkingcoating: De coating wordt tussen isolatie en bitumengrondlaag aangebracht. Het gaat om meerlagig aangebrachte lagen uit kunststofgemodificeerde bitumenemulsies (KMB). Aangezien de coating waterbestendig is, eigent het zich ideaal als kelderafdichting.
• Afdichtingsmortel: De afdichtingsmortel is een aanvullende afdichting speciaal voor het sokkelgebied. Na uitharding is hij waterdicht en vorstbestendig.
• Bitumengrondlaag: Een bitumengrondlaag dient als fundamentaanstrich in gebieden met agressief grondwater en als hechtingsverbetering. De bitumenbeschermingslaag wordt direct op het beton of het metselwerk aangebracht.
• PE-folie: Een polyethyleen folie wordt tussen bodemplaat en warmte-isolatie gelegd. Dit zorgt ervoor dat de isolatie tijdens het betoniseren geen schade oploopt en niet te veel vochtigheid naar beneden gelangt.

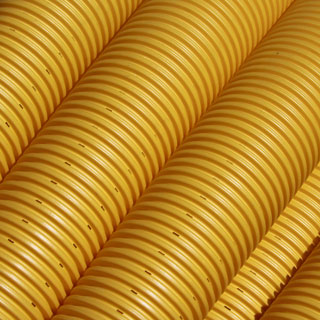

• Drainage: Via een drainagesysteem voert men overtollig water, dat zich vanwege zware of slecht doorlaatbare bodems heeft gevormd, blijvend af van bedreigde bodemoppervlakken. Naast de afwatering bereikt men daarmee ook een beter beluchte bodemstructuur. Het regenwater wordt afgevoerd naar het openbare rioolstelsel, in infiltratiekuilen of in een grindgroeve.

De belastinggevallen: Het juiste afdichtingssysteem bij elke waterbespanning

De keuze van de geschikte buitenafdichting is afhankelijk van het belastinggeval, dus van de bespanning door water. De DIN 18195 onderscheidt verschillende soorten belastinggevallen.

Bodemvochtigheid op bodemplaten en muren DIN 18195-4
Hier gaat het om het geringste belastinggeval. Dit geval treedt op wanneer de bodem en het terugvulmateriaal zoals zijggrind of zand zeer doorlaatbaar zijn. Eigenlijk moet een doorlaatbaarheidswaarde (K) van minimaal K>10-4 m/s worden bereikt. Dit betekent dat het zijgwater met een snelheid van minimaal 0,1 mm per seconde door het grondwerk moet kunnen zijgen.

Niet stuwend zijgwater op bodemplaten en muren DIN 18195-4
Het zijgwater stuwt niet op en dringt niet op de kelderbouwdelen. Echter vertoont de bodem bij dit belastinggeval een lage doorlaatbaarheid (k≤10-4 m/s). Daarom moet een drainagepijp in het bodemplaat- en keldermuurgebied volgens DIN 4095 noodzakelijk worden ingebouwd om vochtschade aan de bouwkunde te voorkomen. Ook noppen afdichtingsfolies dienen in dit geval gebruikt te worden.

Niet drukkend water op dakoppervlakken en in natte ruimtes DIN 18195-5
Hierbij onderscheidt men tussen matig en zwaar belaste afdichtingen. Een matige belasting komt voor bij horizontale en hellende oppervlakken zoals balkons (buitengebied) en de badkamer (binnengebied). Het water oefent daarbij geen hydrostatische druk op de afdichting uit. Van een zware belasting is sprake bij intensief begroeide oppervlakken of openbare douches.

Opgestuw zijgwater DIN 18195-6
Een bindige bodem verhindert dat zijgwater niet snel genoeg naar het grondwater kan zakken. Het gevolg: Het regenwater stuwt zich van beneden naar boven op. De maximale fundeningsdiepte moet hier 3 meter onder de terreinoppervlakteniveau (TON) bedragen. De dimensionerend waterpeil moet zich minimaal 300 mm onder de onderkant van de bodemplaat bevinden. Er is geen drainage aanwezig.

Van buiten drukkend water DIN 18195-6
Hier ligt het dimensionerend waterstand boven de onderkant van de bodemplaat. Voor dit belastinggeval dienen kunststofgemodificeerde bitumenafdichtingen voor de afdichting gebruikt te worden. Een aparte bouwcontract volgens de regelgeving voor aanbestedingen en overeenkomsten voor bouwwerk is noodzakelijk.
