Afgassystemen voor condensatiekettels

Bij de verbranding van een energiebron zoals olie of gas entstaan afgassen. Deze moeten veilig uit het huis worden afgevoerd. Bij condensatiekettels treden bijzonderheden op bij de afgasafvoer. Een foutieve afgasvoering kan tot verslibbering van de schoorsteen leiden. Hierbij zetten zich vocht en bijtende stoffen aan de binnenzijde van de kaminschacht vast. Daarom vragen veel mensen zich af: Is mijn schoorsteen geschikt voor de werking van een condensatieketel?

Over de gastschrijfster

Kerstin Bruns is onlineredacteur en verwarmingsspecialist bij het bedrijf Kesselheld – een digitale verwarmingsbouwer. Van automatische offertevorming tot inspectie van de verwarmingskelder via smartphone: het Düsseldorfse startup heeft essentiële stappen rond de verwarmingswisseling gedigitaliseerd om zo de kosten en tijd voor verwarmingsklanten te verminderen. De landswijd installatie van de verwarmingssystemen wordt uitgevoerd door eigen Kesselheld-verwarmingsmonteurs.

Verschil tussen een condensatiekatel en conventionele verwarming

Afbeeldingsbron Pixabay

Bij een conventionele ketel ontsnapt waardevolle warmte-energie in de uitlaatgassen ongebruikt via de schoorsteen naar buiten. Op deze manier verbranden verwarmingseigenaren letterlijk geld via de haardstede. Om dit te voorkomen, koelt de warmtewisselaar van de condensatiekatel de uitlaatgassen van het verbrandingsproces af, zodat deze druppelvormig worden. Dit proces staat ook bekend als condensatie.

Er ontstaat vocht dat waardevolle energie vrijgeeft. Dit maakt de condensatiekatel zich ten nutte voor de verwarming. Door deze efficiënte werkwijze besparen huiseigenaren tot 30 procent ten opzichte van verwarming zonder condensatietechnologie.

Welke invloed heeft het condensatie-effect op de afgasvoering?

Vocht

Bij conventionele verwarmingen verdampt het watergehalte in de uitlaatgassen door de hoge temperaturen nog in de afgasleiding. Dit beschermt het metselwerk van de schoorsteen tegen vocht. Door de lage uitlaatgastemperatuur bij een condensatiekatel blijft een restgehalte water echter in de afgasleiding. Verzwering van de schoorsteen is dan vaak het gevolg. Om kostbare bouwwerkzaamheden aan het metselwerk te voorkomen, is schoorsteenreiniging vereist bij de nieuwinstallatie van een condensatietoestel. Daarbij haalt de specialist vanaf het dak een vocht- en zuurbestendige eenwandige afgasbuis in uw haardstede.

Lagere uitlaatgastemperatuur

Uitlaatgassen van een condensatiekatel bereiken temperaturen van ongeveer 45 graden. Ter vergelijking: Een conventionele ketel veroorzaakt klimaatschadelijke uitlaatgastemperaturen van ongeveer 180 graden. Hete uitlaatgassen ontsappen via de afgasbuis naar buiten. Immers, warme lucht stijgt omhoog. Hoe kouder de uitlaatgassen, hoe slechter dit thermische effect functioneert. Daarom wordt voor afgasvoering van condensatiekatel als alternatief overdruk gebruikt. Hierbij transporteren ventilatoren de uitlaatgassen via de aan de ketel aangesloten buizen naar buiten.

Meer informatie over gascondenstatiekatel, zijn kenmerken, functies en testresultaten van onafhankelijke instituten vindt u hier.

Afgassystemen in het overzicht

Hierna stellen wij u verschillende mogelijkheden voor afgassystemen bij een ruimtelijcht-onafhankelijke condensatiekatel voor. Dit betekent dat de ketel de verbrandingslucht voor het efficiënte verbrandingsproces in de ketel uit de buitenlucht aanvoert.

Afgasvoering in schacht respectievelijk schoorsteen geïntegreerd

Als de afgasbuis in een haardstede of schoorsteen moet worden geïntegreerd, is een eenwandige afgasbuis meestal uit kunststof of roestvrijstaal al voldoende. Dit haalt de specialist in de schacht. De schacht moet aan brandweerstandsklasse F90 respectievelijk F30 voldoen. Een F90-schacht weerstaat een uitbrekend vuur tot 90 minuten.

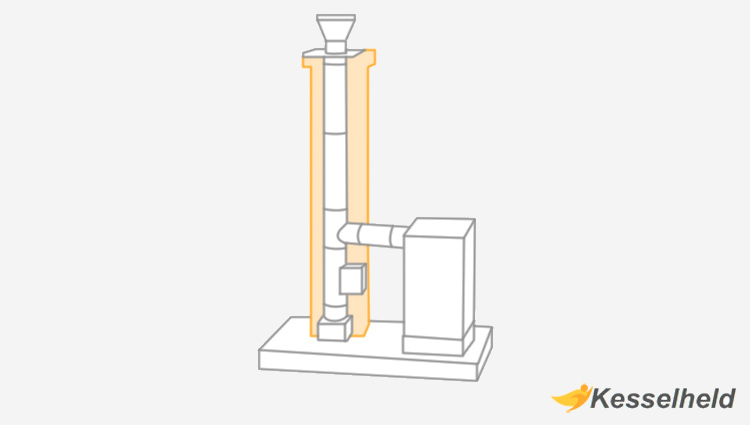

Eenwandige afgasbuis in haardstede. Afbeeldingsbron: Kesselheld

Dit type afgassysteem voert de verwarming via de spleet tussen schacht en afgasbuis verbrandingslucht toe. De geplaatste afgasbuis voert de uitlaatgassen van de ketel naar buiten af. De lengte van de afgasbuis hangt af van het vermogen van het condensatietoestel.

Let op! Minimale schachtafmetingen aanhouden:
De afstand tussen de buitenkant van de afgasbuis inclusief isolatiemateriaal en de binnenkant van een vierkante schacht moet twee centimeter bedragen. Bij een ronde schacht moet een grotere minimale afstand van minstens drie centimeter in acht worden genomen.

Afgassystemen met dubbelwandige buis

Een dubbelwandige afgas-toevoer-buis is aan de ketel aangesloten en bestaat uit een buis die door een verder buitenste buisje omsloten is. De binnenste buis voert de gebruikte uitlaatgassen naar buiten af. In de ringgleuf tussen de binnenste en buitenste buis wordt verbrandingslucht via het tegenstroomprincipe naar de ketel gevoerd. Bouwherenhebbende de keuze tussen montage van de roestvrijstalen buis aan de huismuur of via een bodembeugelaar.

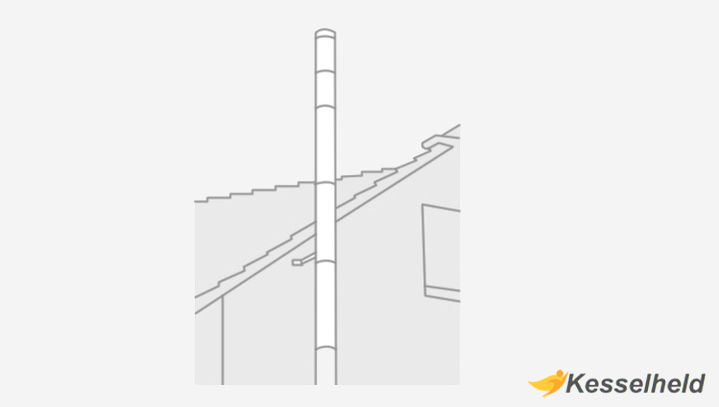

Dubbelwandige roestvrijstalen buis aan de muur gemonteerd. Afbeeldingsbron: Kesselheld

In het algemeen geldt: De afvoer moet op dezelfde verdieping als de opstelplaats van de ketel plaatsvinden! Andersom wordt uw verwarmingsketel na installatie niet door de bevoegde schoorsteenfeger opgenomen. Zonder behoorlijke afvoering van de uitlaatgassen kunnen er verhoogde verstikkings- en brandgevaren ontstaan.

Wie controleert de correcte installatie van het afgassysteem?

De opneming van de schacht wordt uitgevoerd door de schoorsteenfeger onder inachtneming van de stookverordening en de bouwverordeningen van de desbetreffende deelstaat alsmede de technische regels voor gasinstallaties (kortweg: TRGI). Het is raadzaam de schoorsteenfeger al in een vroeg stadium bij de planning te betrekken. Deze kan u informatie geven of uw gekozen model geschikt is. Op deze manier vermijdt u kosten voor reparatie van niet passende onderdelen.
